视频转接头

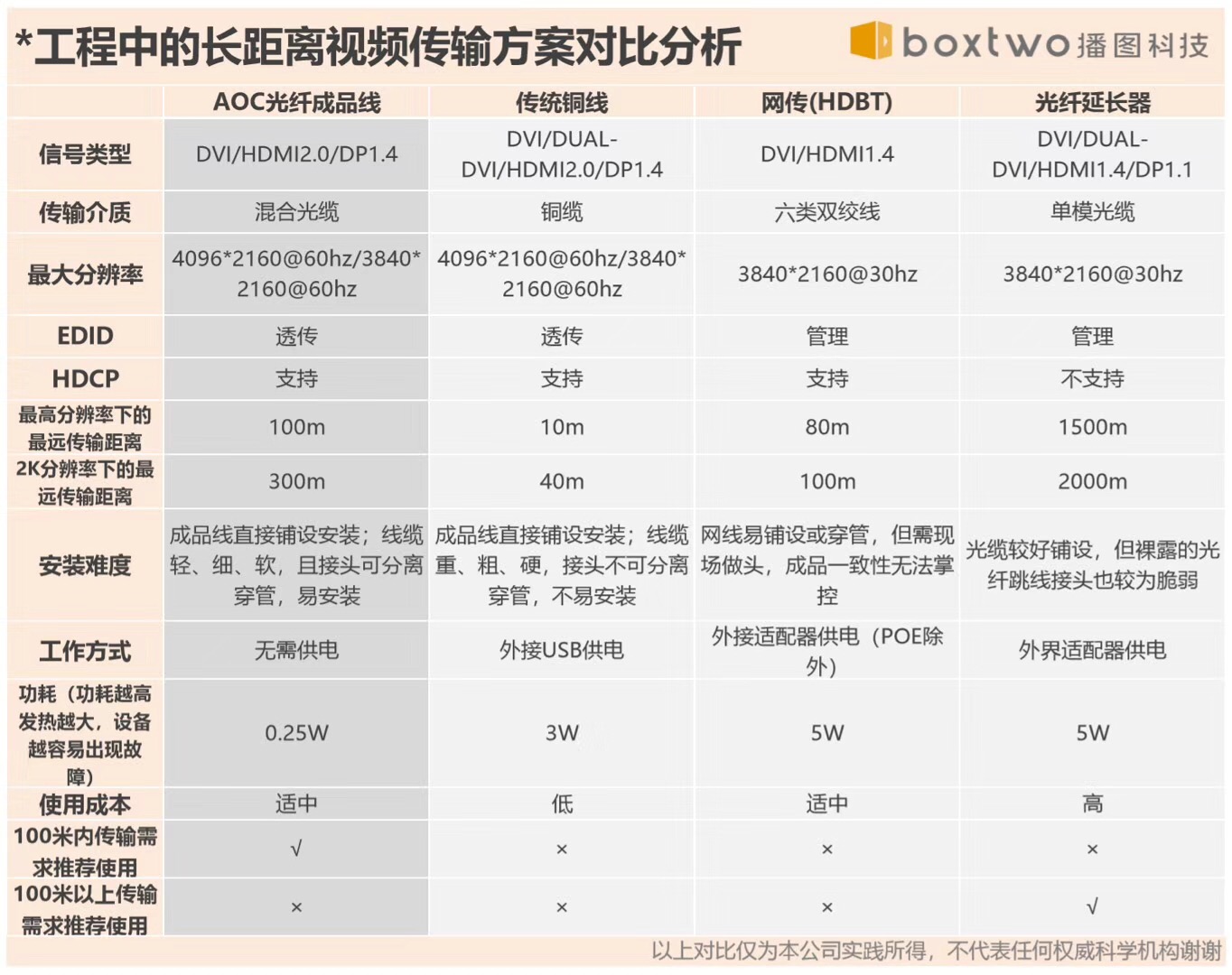

视频延长线与适配器

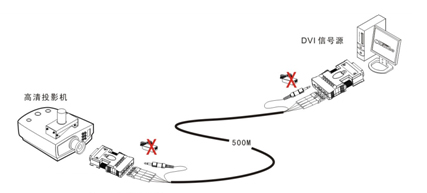

• 光纤延长线：DVI/VGA光纤传输系统，支持图像传输带宽1.65 Gbps 。，VGA光传系统由发送设备CM5-3002与接收设备CM5-3000组成
  • CM5-3002 支持一路VGA输入，一路本地VGA输出和一组光输出；
  • CM5-3000支持一组光输入，一路VGA输出和一路DVI输出
  • 系统采用4芯LC单/多模光纤传输RGB和数据时钟信号，可实现VGA信号的长距离传输，在分辨率为1600×1200@60Hz 信号的情况下，其最大传输距离可达500米。

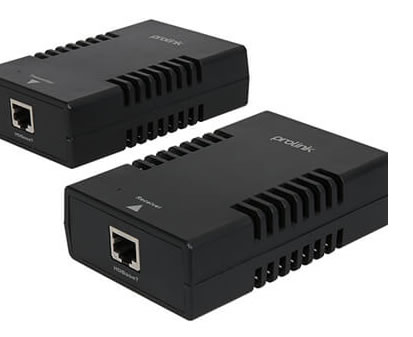

• HDBaseT 延长器：一对 1800元
  • VS1000 ；1920*1080 100米以上传输;
  • 两个盒体输入/输出为 HDMI , 通过转接线分别连到输出主机和显示设备。
  • 按客户使用要求可选配 ： DVI 转 HDMI 及 HDMI 转 DVI 线，或 HDMI 延长线
  • 延长线建议采购： CAT5e/6 网络线缆

多屏套件

• 分屏器
• 显示卡

• 播放器
• 转接线与延长线

各接音视频接口知识

• HDMI 2.0接口的最高带宽是18Gbps，DP1.3则高达32.4Gbps，提升了80%。明年，DP1.3接口还将支持4K 120Hz以及1080P/1440P 240Hz等。
• HDMI :传输三路TMDS信号，每路带宽3.4GHz，共10.2GHz，支持最大分辨率4096*2160，支持数十亿色彩。HDMI接口仅仅是一个更加便捷的驳接方式，并没有其余的应用性。而对于DisplayPort接口而言，由于AMD在HD5000系列显卡上开发的多屏拼接技术的支持，并且必须有DisplayPort传输主显示器的信号，强大的接口对发烧友们还是非常有吸引力的。
• HDBaseT : 高清数字显示接口，即通过一根100米/328英尺的CAT5e/6电缆，实现高清视频源和远程显示器之间的一体化连接，支持最高20Gbps的传输速率，能更好的支持未来的3D和2K*4K视频格式，提供未压缩的高清4k视频、音频、以太网、控制信号以及最高100瓦特的功率。传输介质采用了人们非常易得和常见的网线.HDBaseT 标准除了提供视频信号传输功能外，还具有网络连接以及以太网供电(POE)功能。最新发布的HDBaseT2.0标准，不仅能够实现视频信号传输，还加入了对5.1声道的支持.几乎可以兼容所有的视频和音频信号源。同时，还加入了USB 2.0的功能，或将进一步支持移动存储设备。技术完全开放授权。不需要授权费用.
• 带你认识VGA HDMI DVI DP接口是什么

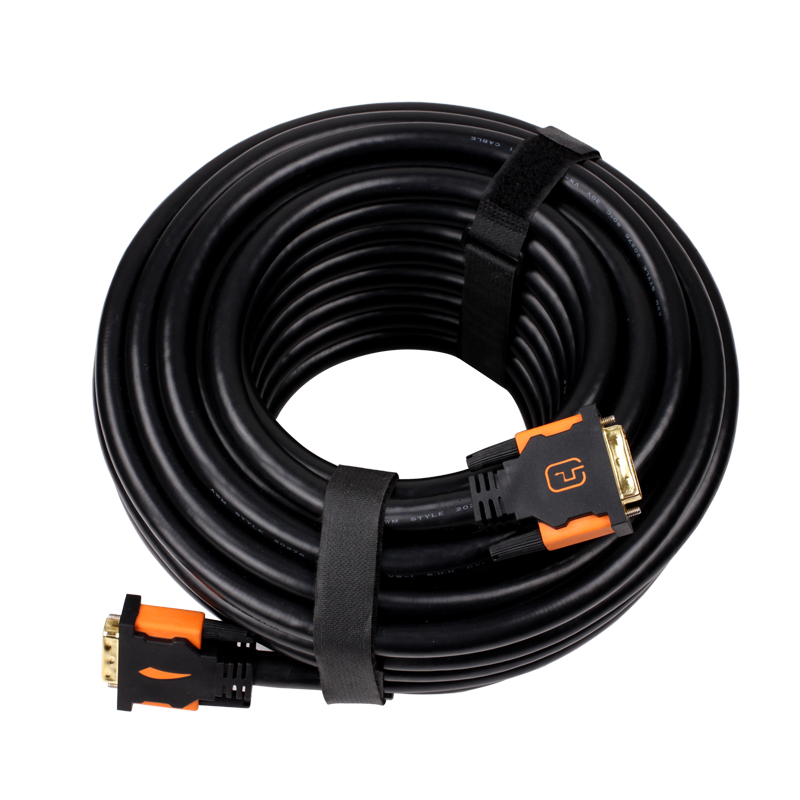

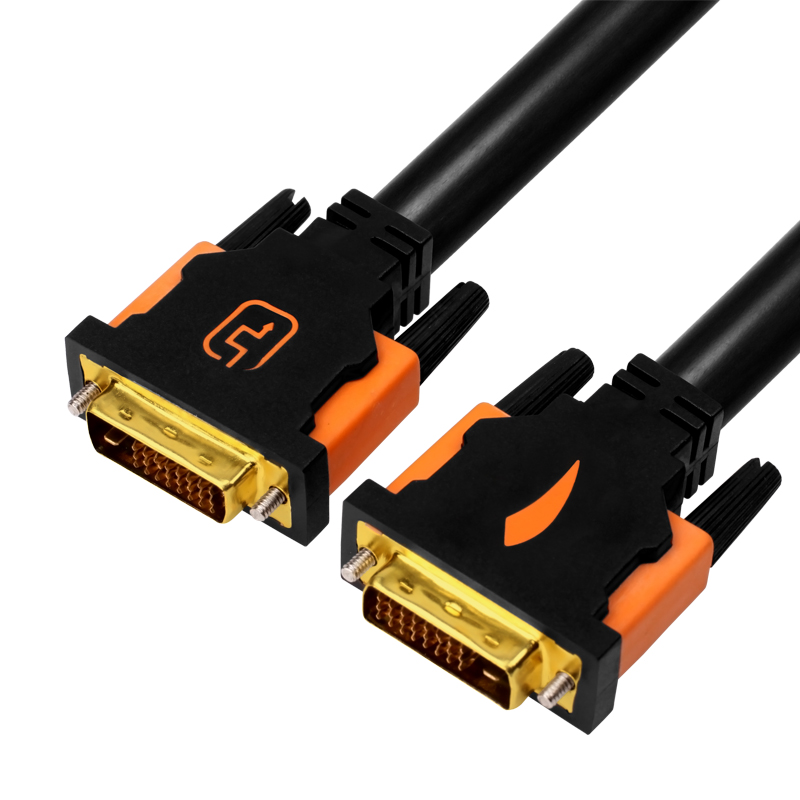

• DVI
  • 由1998年9月，在Intel开发者论坛上成立的数字显示工作小组（Digital Display Working Group简称DDWG）发明了一种高速传输数字信号的技术，有DVI-A、DVI-D和DVI-I三种不同的接口形式。DVI-D只有数字接口，DVI-I有数字和模拟接口，目前应用主要以DVI-I(24+5)为主。
  • DVI接口：24+1和24+5区别就是 那四个针脚是传输模拟信号的可以转接vga接口

• DP接口: DisplayPort 赢得了AMD、Intel、NVIDIA、戴尔、惠普、联想、飞利浦、三星等业界巨头的支持，而且它是免费使用的，不像HDMI 那样需要高额授权费。DisplayPort 可支持WQXGA+(2560×1600)、QXGA(2048×1536)等分辨率及30/36bit(每原色10/12bit)的色深，充足的带宽保证了今后大尺寸显示设备对更高分辨率的需求。允许音频与视频信号共用一条线缆传输

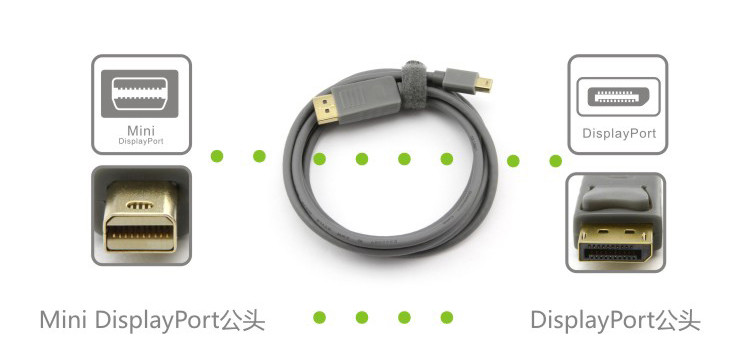

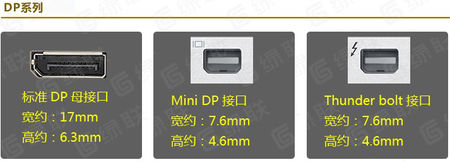

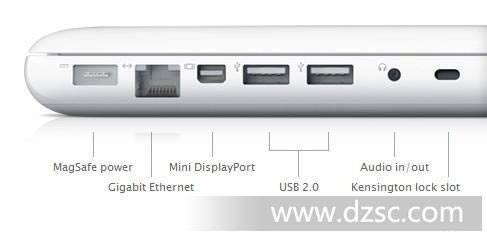

• 苹果新一代的设备已经全部配备了雷电接口，dp接口早已经没有了，很多吧友把dp接口错认为雷电接口是不正确的，两个接口的外观是一模一样的，但实质上，1. Mini DP=DP 2. 雷电=DP+PCI，dp接口只可以传输音视频信号，雷电接口既可以作为DP给显示器传输音视频信号，也可以作为PCI传输数据。dp接口的标志为一个正方形左右两边各有一条线 ☞（ |□| )，雷电接口标志为闪电
• 雷电口：
  • Intel发布了宣传已久的Light Peak技术，并定名为“Thunderbolt”（雷电）接口。Thunderbolt连接技术融合了PCIExpress数据传输技术和DisplayPort显示技术，可以同时对数据和视频信号进行传输，并且每条通道都提供双向10Gbps带宽。
  • 雷电口确实等同于miniDP口+pcie，但是雷电线缆和 miniDP 线缆是两回事。 雷电接口可以向下兼容miniDP线缆，但是反过来是不行的。 也就是说，你用miniDP线缆去连接一台雷电口macbook和另一台雷电口的显示器，可以实现视频传输。 但是反过来你用一条雷电线缆插上miniDP接口，应该是不行的。 如果你想在只有miniDP的显示器上要实现视频传输，你就得找一条双头miniDP的线缆了，不能用雷电线缆替代。
